آلة قطع الأنابيب بالليزر عالية السرعة - سلسلة G | هايمسون
آلة قطع أنابيب الليزر الليفي المعلقة جانبيًا عالية السرعة من سلسلة G من Hymson هي عبارة عن معدات معالجة أنابيب الليزر احترافية وفعالة وعالية الدقة.

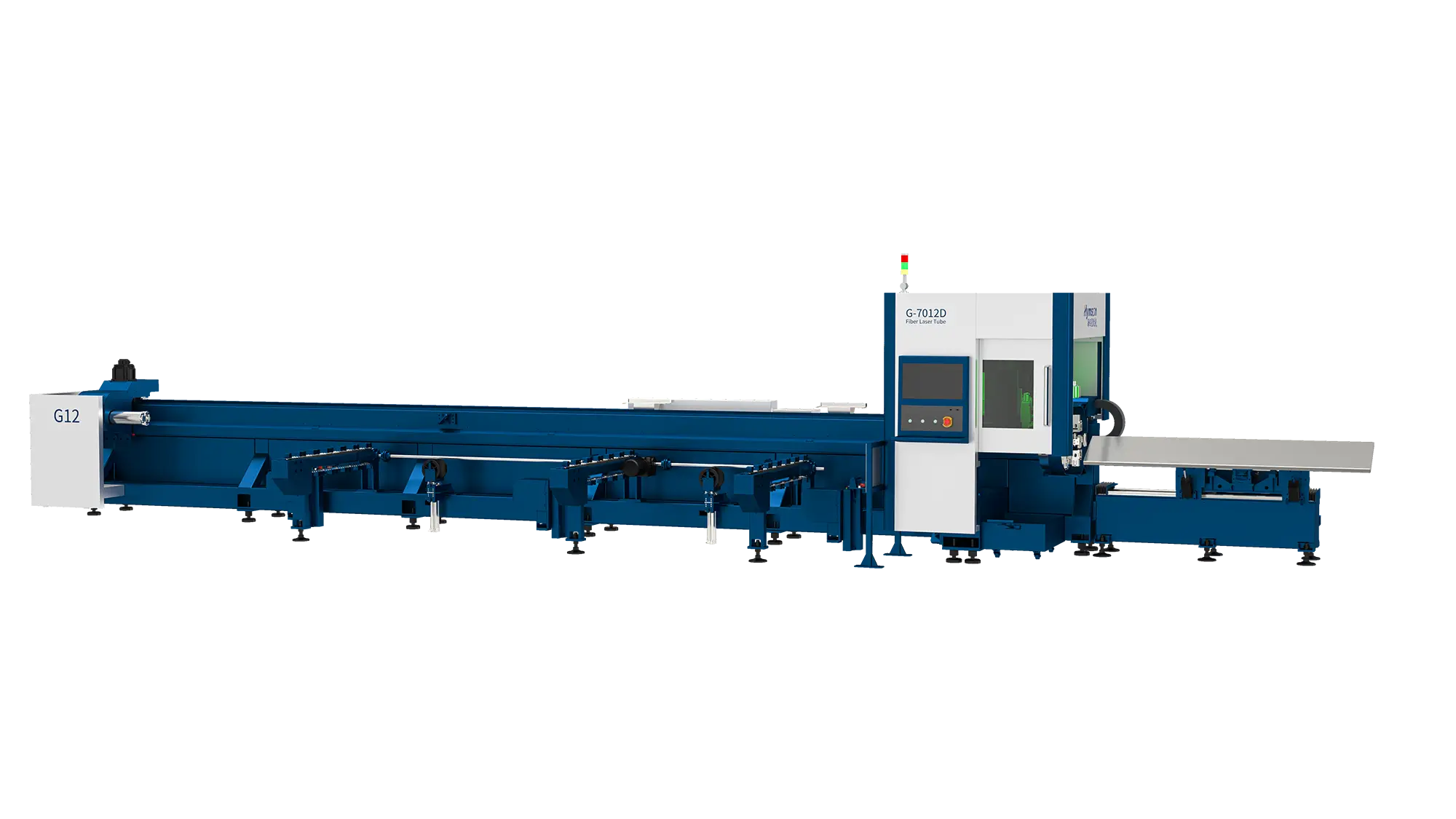

آلة قطع الأنابيب بالليزر عالية السرعة من سلسلة G
آلة قطع الأنابيب بالليزر الليفي المعلقة من الجانب عالية السرعة من سلسلة G من Hymson هي عبارة عن معدات معالجة أنابيب الليزر احترافية وفعالة وعالية الدقة.
- مجهزة بمخالب دقيقة متكاملة ومخالب أسطوانية مزدوجة قياسية، وتأتي مع مخالب مساعدة، مما يتيح معالجة المواد المتبقية "صفر" مع مقابض مزدوجة.
- مُجهّز بمقبض دائري مربع قياسي ، مع نطاق معالجة يشمل الأنابيب الدائرية (5-120 مم/10-240 مم) والأنابيب المربعة (5-120 مم/10-240 مم). سرعة دوران المقبض 180/120 دورة في الدقيقة، وتردد الترشيح 8 هرتز.
- تدعم هذه الآلة معالجة أنواع مختلفة من الأنابيب، بما في ذلك الأنابيب المربعة، والأنابيب المستديرة، والأنابيب الفولاذية الزاوية، والأنابيب ذات الشكل المتماثل.
- يعتمد هيكلًا جانبيًا جديدًا ، مزودًا بآليات تحميل وتفريغ مدعومة بمحرك مؤازر ونظام تحميل أوتوماتيكي بالكامل ، مما يحقق اختراقات شاملة في كفاءة المعالجة.
حل ست نقاط ضعف رئيسية في الصناعة
01 معالجة الأنابيب الصغيرة والمتوسطة
يعتمد على رؤوس دائرية مربعة 120/240 ، مما يوسع نطاق المعالجة بشكل كبير، ومجهز بنظام دعم هوائي 150 كجم/300 كجم، ودعم مساعد للعجلة ذات القطر المتغير وهيكل مركزي أوتوماتيكي يوفر ضمانات دقة مزدوجة لقطع الأنابيب الصغيرة والمتوسطة.
02 سرعة قطع الأنبوب
تسارع فائق السرعة 1.5 جيجاهرتز + تردد مرشح تمرير منخفض 8 هرتز + سرعة دوران 180 دورة في الدقيقة، مما يضمن تحسين كفاءة قطع الأنبوب بشكل فعال بنسبة تزيد عن 30%.
03 ذيل صفر مع اثنين من تشاكس
قطع جانبي للجزء الأمامي، مع فكين مساعدين مدمجين، قطع عكسي، تحقيق طول ذيل صفري مع اثنين من الأجزاء، استخدام عالي للمواد، تقليل هدر المواد.
04 حماية محكمة الغلق بالكامل
يعتمد كل من المقابض الأمامية والخلفية على هياكل مقاومة للغبار محكمة الغلق بالكامل، كما أن قضبان التوجيه محمية بالكامل، مما يعزل الغبار بشكل فعال، ويمنع التشويش، ويضمن الدقة.
05 تكلفة العمالة منخفضة
نظام التحميل التلقائي، جهاز تفريغ المتابعة المتحرك + التفريغ التلقائي، مما يضمن الإنتاج المستمر، وتحسين مستويات الأتمتة بشكل فعال، وتقليل تكاليف العمالة.
06 ضمان ما بعد البيع
توفر آلة قطع الأنابيب عالية السرعة من Hymson خدمات الضمان الشاملة، مما يضمن عملية شراء خالية من القلق.
تصميم جديد
اختراق في الأداء الأساسي | تحديد سقف الكفاءة لقطع الأنابيب
تسارع فائق السرعة 1.5 جيجاهرتز + تردد مرشح تمرير منخفض 8 هرتز، مما يضمن تحسين الكفاءة بشكل فعال بنسبة تزيد عن 30%.
رؤوس دائرية ومربعة دقيقة | تعزيز كفاءة القطع
قاعدة ظرف من قطعة واحدة مُعلقة جانبيًا، عالية المتانة والصلابة. ظرف دقيق مُدمج مع فكي أسطوانة مزدوجين قياسيين، مما يُحسّن دقة القطع بشكل أكبر. ظرف مزدوج يُمكّن من القطع المُشترك في وضعية الظرف، مما يُحقق قطعًا صفريًا لأنبوب الذيل، مع استهلاك عالٍ للمواد. قوة تثبيت ظرف 120 تصل إلى 150 كجم، وتقنية دوران ذاتي عالية السرعة 180 دورة في الدقيقة. ظرف أمامي وخلفي مُصممان بهيكل مُحكم الإغلاق ومُقاوم للغبار، مما يُعزل الغبار بفعالية ويمنع التشويش.
نظام التحكم في الحافلات | تحقيق إنتاج ذكي وفعال
نظام قطع الأنابيب الاحترافي FSCUT30 0 0، وظائف قطع غنية، تشغيل سهل ومريح. نظام Tubest120 المتداخل، يُسهّل معالجة التصميم.
تصميم هيكلي فائق القوة | أداة آلية صناعية تتميز بالصلابة والثبات في جميع الظروف
سرير معزز جديد مُعلق جانبيًا، مع زيادة في قوة الالتواء بنسبة 150%. قضبان توجيه محمية بالكامل، خالية من أي ضرر ناتج عن الحطام المعدني. مساحة تغذية 7 أمتار، معالجة مستمرة لأنبوب واحد فائق الطول بطول 7 كم دون انقطاع. دعامة مساعدة لعجلة متغيرة القطر + هيكل تمركز تلقائي، لضمان دقة مزدوجة لقطع الأنابيب الصغيرة والمتوسطة. جهاز تغذية تلقائي يدعم تخزينًا مؤقتًا للأنابيب المتعددة، مما يُحسّن مستوى الأتمتة. تفريغ مُتابع مُتحرك للمحركات، ودعم فوري لقطع الأنابيب الرفيعة. تفريغ تلقائي بالتقليب، لضمان استمرارية الإنتاج.
نظام التحكم الرقمي CNC
نظام التحكم FSCUT3000
نظام التحكم في القطع بالليزر FSCUT3000، المُطوّر استنادًا إلى نظام التشغيل Windows 10، يتواصل عبر ناقل Erthercat، ويدمج وحدات القطع بالليزر بوظائف خاصة. بفضل واجهته البسيطة والموجزة، ووظائفه العملية والفعّالة، وشاشة اللمس، ولوحة المفاتيح والفأرة اللاسلكية، يسهل تشغيله.
| طراز المعدات | جي7012 | جي7024 |
| نطاق المعالجة | Φ5 مم ~ Φ120 مم □ 5 مم ~ □ 120 مم | Φ10 مم ~ Φ240 مم □ 10 مم ~ □ 240 مم |
| نوع المادة | أنبوب دائري من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، أنبوب مربع، أنبوب مستطيل، أنبوب بيضاوي | |
| الحد الأقصى لطول تحميل الأنبوب | 7000 ملم | 7000 ملم |
| الحد الأقصى لطول تفريغ الأنبوب | 2000 ملم | 3000 ملم |
| الذيل | 0 مم | 0 مم |
| السفر للعمل (أداة آلية) | المحور Y: 0～7000 مم | المحور Y: 0～7000 مم |
| المحور X: 0～180 مم | المحور X: 0～180 مم | |
| المحور Z: 0～100 مم | المحور Z: 0～100 مم | |
| دقة تحديد المواقع XY | ±0.03 مم/م | ±0.03 مم/م |
| دقة تحديد المواقع المتكررة XY | ±0.03 مم | ±0.03 مم |
| سرعة دوران المخرطة | 180 دورة في الدقيقة | 120 دورة في الدقيقة |
| تسريع | 1.5 جرام | 1.2 جرام |
| تصفية الترددات المنخفضة | 8 هرتز | 8 هرتز |
| سرعة السفر الجوي | 100 متر | 100 متر |
| أبعاد أداة الآلة | 13م × 3.5م × 2.8م | 13م × 4م × 3م |
