في عالم رقمي متزايد، أصبح القطع بالليزر باستخدام الحاسب الآلي (CNC) تقنيةً بالغة الأهمية في مختلف المجالات، بما في ذلك التصنيع والهندسة والتصميم. يوفر هذا الدليل فهمًا متعمقًا للقطع بالليزر باستخدام الحاسب الآلي (CNC) وتقنياته وعملياته وتطبيقاته. هذا الفهم الشامل يفتح آفاقًا جديدة للشركات.
ما هو القطع بالليزر CNC؟

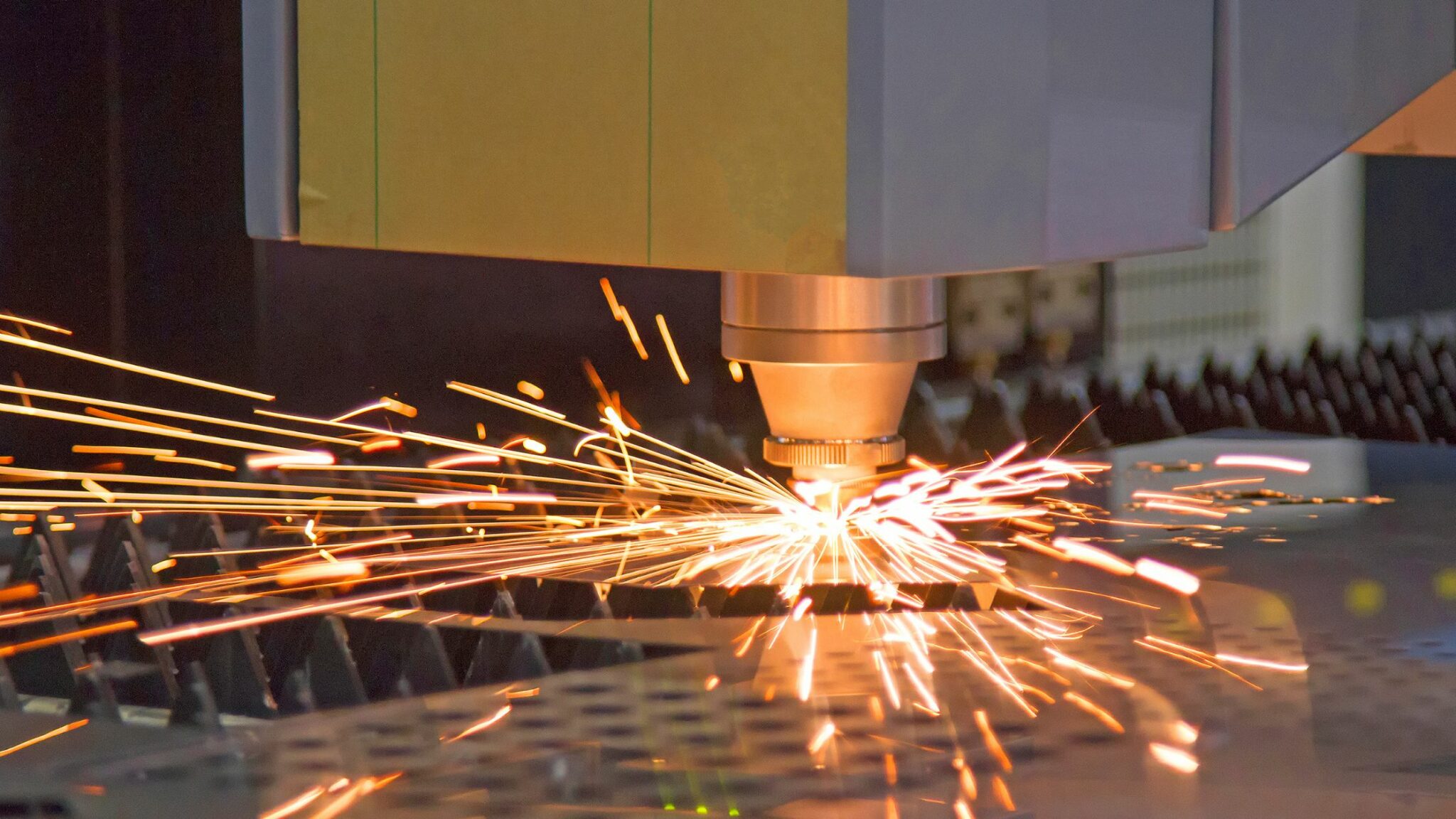

القطع بالليزر باستخدام التحكم الرقمي بالحاسوب (CNC) هو عملية تصنيع طرحية عالية الدقة، تستخدم شعاع ليزر مُركز عالي الطاقة لقطع المواد أو حفرها أو نقشها. بتوجيه من برنامج حاسوبي، يتم تحريك بصريات الليزر و/أو قطعة العمل على طول مسار مُحدد مسبقًا. تُبخّر الطاقة الحرارية الشديدة لليزر المادة أو تُذيبها في منطقة مُحددة بدقة عالية، مما يُنتج قطعًا دقيقًا ونظيفًا للغاية. تُعد هذه التقنية أساسية في الصناعات التي تُعدّ فيها الدقة والتكرار أمرًا بالغ الأهمية، بما في ذلك صناعات الطيران والسيارات والأجهزة الطبية والإلكترونيات.
كيف تعمل عملية القطع بالليزر CNC؟
عملية القطع بالليزر باستخدام الحاسب الآلي (CNC) هي سير عمل منهجي يُحوّل التصميم الرقمي إلى مكون مادي. تبدأ العملية بمفهوم رقمي وتنتهي بقطعة نهائية مُختبرة الجودة.
- التصميم الرقمي (CAD): تبدأ العملية بإنشاء ملف متجه ثنائي الأبعاد أو نموذج ثلاثي الأبعاد باستخدام برنامج التصميم بمساعدة الحاسوب (CAD). يُحدد هذا المخطط الرقمي هندسة وأبعاد القطعة النهائية بدقة.
- برمجة CAM: يُعالَج ملف CAD بعد ذلك بواسطة برنامج التصنيع بمساعدة الحاسوب (CAM). يُحوِّل برنامج CAM التصميم إلى تعليمات قابلة للقراءة آليًا، تُعرف باسم G-code. يُحدِّد هذا الكود مسار رأس الليزر، وسرعة القطع، وناتج الطاقة، وغيرها من المعلمات المهمة. غالبًا ما تتضمن هذه المرحلة "التضمين" - وهو الترتيب الاستراتيجي لأجزاء متعددة على ورقة واحدة من المادة لزيادة الإنتاجية وتقليل الهدر.
- إعداد الآلة: يُجهّز المُشغّل آلة القطع بالليزر CNC. يتضمن ذلك تحميل المادة المُختارة (مثل صفيحة من الفولاذ المقاوم للصدأ) على منصة القطع الخاصة بالآلة والتأكد من تثبيتها بإحكام. بعد ذلك، يختار المُشغّل البرنامج المُناسب ويُعدّل إعدادات الآلة، مثل البعد البؤري لليزر ونوع وضغط غاز المُساعدة.
- التنفيذ: تبدأ عملية القطع. تُنفّذ وحدة التحكم الرقمية CNC الكود G، مُوجّهةً رأس الليزر للتحرك على طول المسار المُبرمج. يُذيب شعاع الليزر المُركّز المادة أو يُبخّرها، بينما يُخرج تيار مُحاور من غاز مُساعد (مثل النيتروجين أو الأكسجين) المادة المُنصهرة من قناة القطع (الشق)، مما يُؤدي إلى فصلٍ نظيف.
- إزالة القطع ومراقبة الجودة: بعد اكتمال دورة القطع، تُفصل القطع النهائية عن صفيحة المواد الخام. ثم تخضع لفحص جودة للتأكد من مطابقة أبعادها وخصائصها لمواصفات التصميم الأصلية ضمن الحدود المسموح بها. ويمكن إجراء خطوات اختيارية بعد المعالجة، مثل إزالة النتوءات أو التلميع أو الطلاء، عند الحاجة.
ما هي المصطلحات الرئيسية المستخدمة في القطع بالليزر CNC؟
- CNC (التحكم الرقمي بواسطة الكمبيوتر): هو النظام الآلي الذي يستخدم تعليمات الكمبيوتر المبرمجة (G-code) للتحكم في حركة وتشغيل أدوات الآلة.
- CAD/CAM: برنامجان أساسيان. يُستخدم CAD لتصميم القطع، ويُستخدم CAM لإنشاء مسارات الأدوات ورموز الآلة.
- الشق: عرض المادة التي يُزالها شعاع الليزر أثناء عملية القطع. يجب على المصممين مراعاة الشق لضمان دقة أبعاد القطعة النهائية.
- الغاز المساعد: هو غاز (مثل النيتروجين أو الأكسجين أو الهواء) يتم توجيهه إلى داخل الشق لإزالة المواد المنصهرة وحماية العدسة، وفي بعض الحالات (مثل الأكسجين على الفولاذ الصلب)، يساعد في عملية القطع من خلال تفاعل طارد للحرارة.
- المنطقة المتأثرة بالحرارة (HAZ): هي المنطقة المجهرية للمادة المجاورة للحافة المقطوعة، والتي تغيّرت خصائصها بفعل حرارة الليزر. يُفضّل عادةً أن تكون المنطقة المتأثرة بالحرارة أصغر حجمًا، لأنها تُشير إلى تشوّه حراري أقل.
- البعد البؤري: المسافة بين عدسة التركيز والنقطة التي يكون فيها شعاع الليزر في أعلى تركيز له (نقطة التركيز). يُعدّ ضبط موضع التركيز البؤري بشكل صحيح أمرًا بالغ الأهمية لتحقيق جودة وسرعة قص مثالية.
- التعشيش: عملية ترتيب المقاطع المقطوعة على ورقة من المواد الخام بطريقة تقلل من النفايات، وبالتالي تقليل تكاليف المواد.
ما هي أنواع آلات القطع بالليزر CNC المختلفة؟
تتميز قواطع الليزر CNC بشكل أساسي بمصدر الليزر الخاص بها، والذي يحدد تطبيقاتها المثالية.

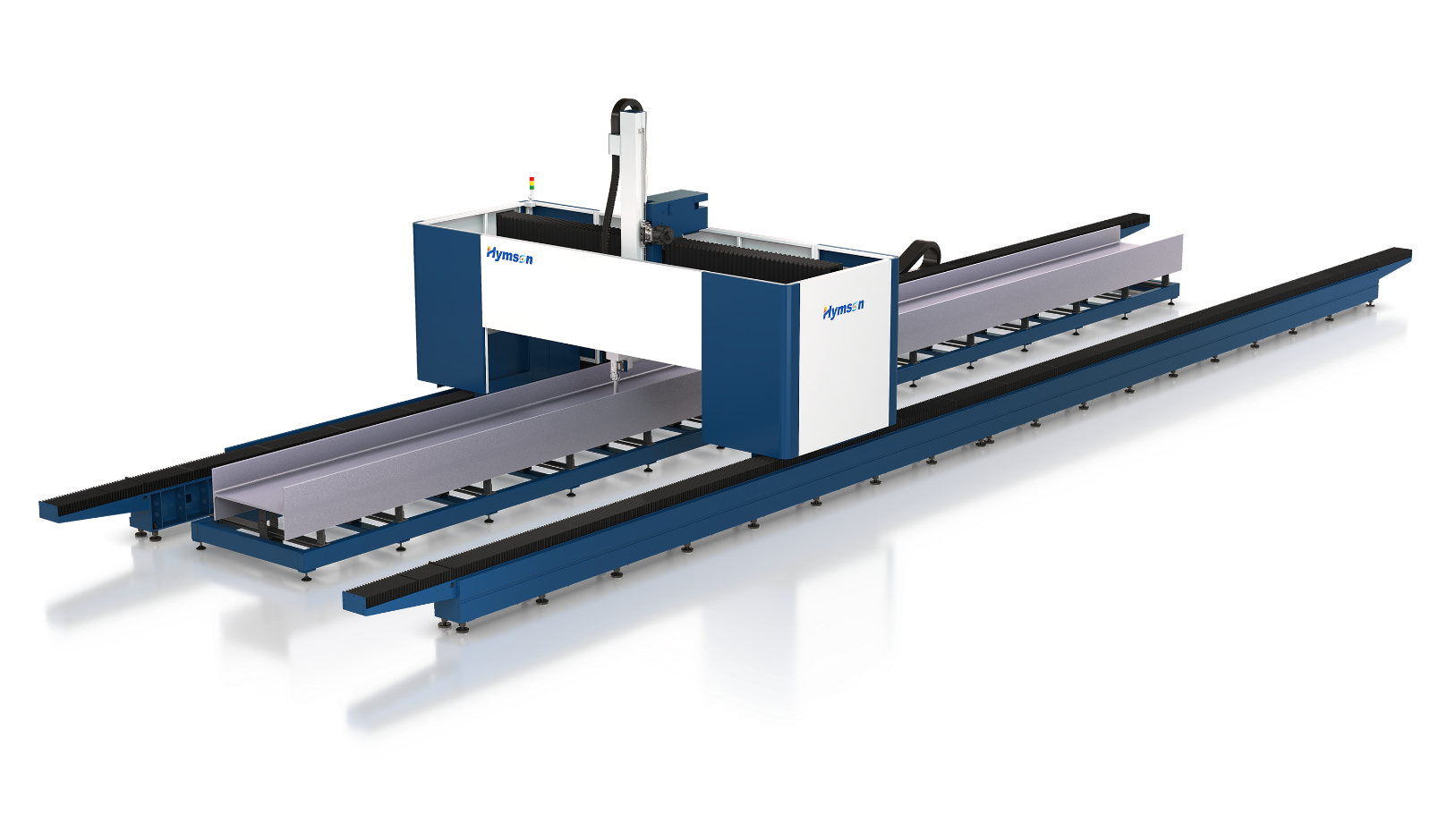

- قواطع ليزر الألياف: تستخدم هذه القواطع مصدر ليزر الحالة الصلبة، حيث يُولّد شعاع الليزر داخل ألياف بصرية. تشتهر ليزرات الألياف بكفاءتها العالية في استخدام الطاقة، وقلة صيانتها، وجودة شعاعها الاستثنائية. وهي تُعدّ المعيار الصناعي لمعالجة المعادن، بما في ذلك المواد شديدة الانعكاس مثل الألومنيوم والنحاس الأصفر. تُوفّر الأنظمة المتطورة، مثل أنظمة Hymson ، مخرجات طاقة عالية لقطع المعادن السميكة بسرعات مذهلة.
- قواطع ليزر ثاني أكسيد الكربون: تستخدم هذه الآلات خليطًا من الغازات (ثاني أكسيد الكربون أساسًا) يُحفَّز بالكهرباء لإنتاج شعاع الليزر. تتميز ليزرات ثاني أكسيد الكربون بطول موجي أطول، مما يجعلها فعالة للغاية في قطع المواد غير المعدنية مثل الأكريليك والخشب والجلد والمنسوجات. على الرغم من قدرتها على قطع المعادن الرقيقة، إلا أنها أقل كفاءة من ليزر الألياف لهذا الغرض.
- ليزر Nd:YAG (نيوديوميوم إيتريوم ألومنيوم جارنيت): نوع من ليزرات الحالة الصلبة القائمة على البلورات. على الرغم من أنها أقل شيوعًا في القطع العام حاليًا، إلا أنها توفر طاقة ذروة عالية جدًا، مما يجعلها مناسبة لقطع المواد السميكة، واللحام، والنقش عالي التباين على المعادن والسيراميك.
يتم تصنيف الآلات أيضًا حسب محاور حركتها (على سبيل المثال، 3 محاور للقطع ثنائي الأبعاد، و5 محاور للأجزاء ثلاثية الأبعاد المعقدة)، مما يحدد التعقيد الهندسي للأجزاء التي يمكنها إنتاجها.
ما هي بعض التطبيقات الشائعة لقطع الليزر CNC؟
إن الدقة والتنوع في القطع بالليزر باستخدام الحاسب الآلي تجعله تقنية حيوية في العديد من القطاعات:
- صناعة السيارات: تصنيع مكونات الهيكل، وألواح الجسم، والعناصر الداخلية المعقدة.
- الفضاء والطيران: قطع السبائك عالية القوة والمقاومة للحرارة لمكونات جسم الطائرة وأجزاء محرك التوربينات والأقواس ذات التحملات الضيقة.
- الإلكترونيات: نقش رقائق السيليكون، وقطع القوالب للوحات الدوائر، وإنتاج مكونات دقيقة للإلكترونيات الاستهلاكية.
- الطب: تصنيع الأدوات الجراحية والدعامات والغرسات العظمية المخصصة من المعادن والبوليمرات الطبية.
- الهندسة المعمارية والهيكلية: إنشاء ألواح معدنية زخرفية، وإشارات مخصصة، ومكونات فولاذية هيكلية.
ما هي مزايا استخدام القطع بالليزر CNC؟
- دقة وتعقيد لا مثيل لهما: يحقق تحمّلات تصل إلى ±0.1 مم، مما يتيح إنشاء تصميمات معقدة للغاية يستحيل إنشاؤها بالطرق التقليدية.
- جودة حافة فائقة: باعتبارها عملية غير ملامسة، فإنها تعمل على التخلص من الضغط الميكانيكي على المادة، مما ينتج عنه حواف ناعمة وخالية من النتوءات والتي غالبًا لا تتطلب أي تشطيب ثانوي.
- كفاءة عالية للمواد: يسمح الشق الضيق للغاية بتضمين الأجزاء بشكل محكم، مما يؤدي إلى تعظيم استخدام المواد وتقليل الخردة.
- منطقة متأثرة بالحرارة الدنيا (HAZ): تؤدي الطاقة المركزة إلى إنشاء منطقة متأثرة بالحرارة الدنيا (HAZ) صغيرة جدًا، مما يقلل التشوه الحراري ويحافظ على سلامة هيكل المادة، وهو أمر بالغ الأهمية للصفائح الرقيقة.
- التنوع: يمكن لجهاز واحد معالجة مجموعة واسعة من المواد والسماكات ببساطة عن طريق ضبط معلمات القطع في البرنامج.
- السرعة العالية والإنتاجية: تحقق أنظمة الليزر الليفي الحديثة، مثل تلك التي تقدمها شركة Hymson ، سرعات قطع عالية بشكل استثنائي، مما يقلل بشكل كبير من أوقات الدورة ويعزز الإنتاجية الإجمالية.
ما هي أنواع المواد التي يمكن قطعها باستخدام آلة القطع بالليزر CNC؟
- المعادن: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الألومنيوم، النحاس، النحاس الأصفر، التيتانيوم. (ليزر الألياف هو الأمثل للمعادن).
- البلاستيك: الأكريليك (PMMA)، POM (Delrin)، PETG. (ملاحظة: لا يُنصح بشدة بتقطيع مادة PVC لأنها تطلق غاز الكلور السام).
- المواد العضوية: الخشب (الخشب الرقائقي، MDF)، الجلد، الورق، الكرتون، الفلين.
- المنسوجات: القطن، اللباد، البوليستر، الحرير.
- الرغوة: البولي ايثيلين، البولي يوريثين، البوليسترين.
- المواد المركبة: يمكن قطع بعض المواد المركبة مثل ألياف الكربون، ولكنها تتطلب تهوية متخصصة وضبط المعلمات.
خاتمة
لقد رسّخ القطع بالليزر باستخدام الحاسب الآلي (CNC) مكانته كركيزة أساسية في التصنيع الحديث، إذ يوفر مزيجًا فريدًا من السرعة والدقة والتنوع. بدءًا من التصميم الأولي وحتى المنتج النهائي، تُمكّن هذه التقنية المصنّعين من إنتاج قطع معقدة بجودة وكفاءة استثنائيتين. ومع استمرار تطور التكنولوجيا، يتخطى مزودو الخدمات الرائدون، مثل هايمسون ، حدود المألوف بحلول ليزر الألياف الأكثر قوة وذكاءً وأتمتة، مما يُمكّن الصناعات من الابتكار وتحسين عمليات الإنتاج الخاصة بها للمستقبل.
