يتزايد الطلب على الأنابيب المعدنية في قطاعات مثل السيارات والبناء والأثاث الذكي والأدوات الصحية. إلا أن طرق القطع التقليدية - مثل المناشير الميكانيكية أو الليزر منخفض السرعة - غالبًا ما تفشل في تحقيق أهدافها، مما يؤدي إلى بطء الإنتاج، وارتفاع هدر الموارد، وقلة المرونة، وتعقيد العمليات.
مع سعي الشركات المصنعة لتحقيق قدر أكبر من الكفاءة والدقة والتحكم في التكاليف، فإن أنظمة القطع القديمة قد تحد من نموك.
تبحث هذه المقالة في كيفية قيام آلة قطع الأنابيب بالليزر عالية السرعة من سلسلة G من Hymson بحل هذه المشكلات من خلال الأداء الحديث والأتمتة والدقة المصممة لخطوط الإنتاج الحقيقية.

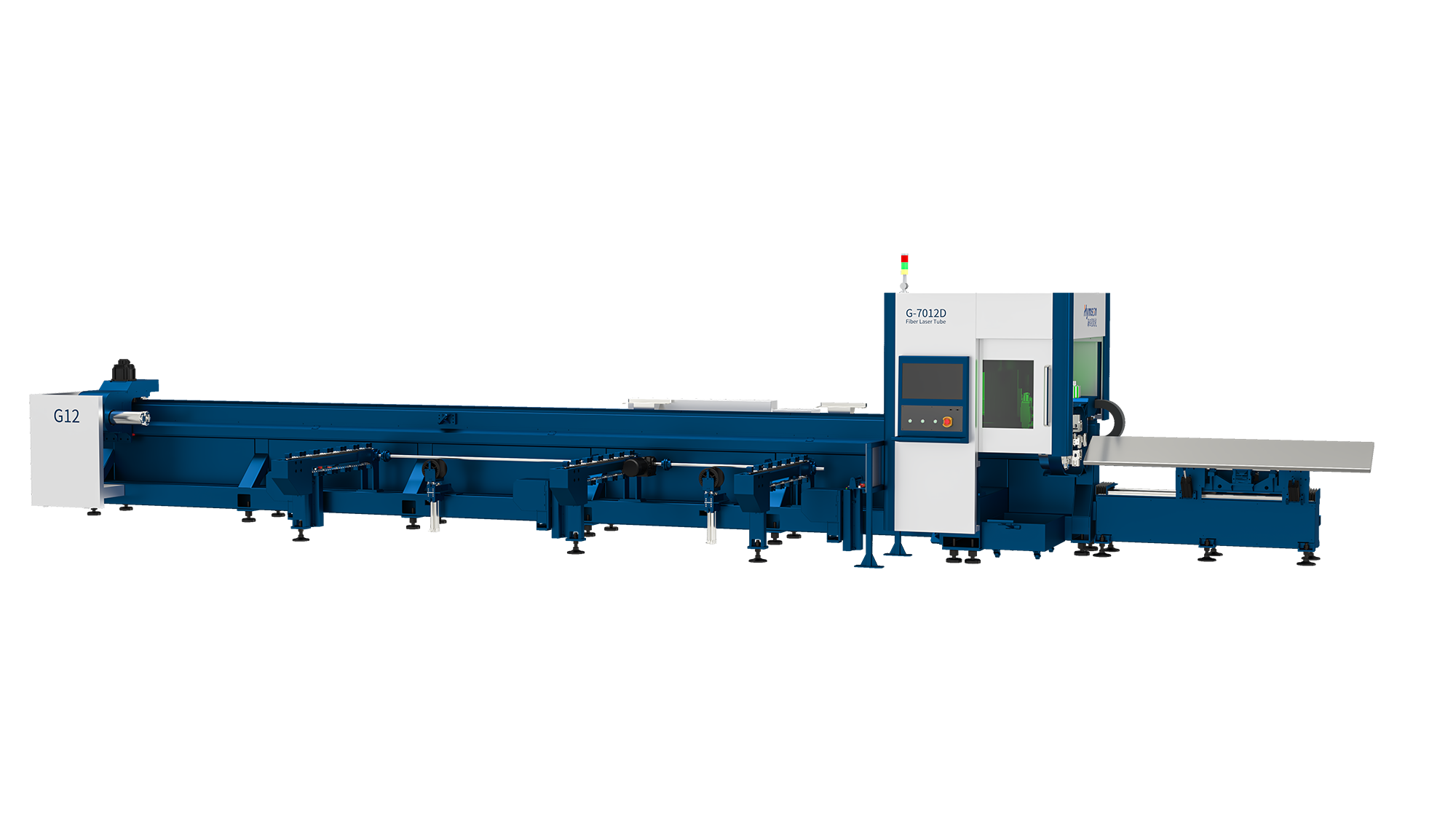

تقديم سلسلة G من Hymson - معيار جديد لقطع الأنابيب الفولاذية
سلسلة Hymson G عبارة عن نظام قطع ليزر الألياف عالي السرعة وآلي بالكامل تم تصميمه خصيصًا لتطبيقات الأنابيب المعدنية.
تم تصميمه لمعالجة مجموعة واسعة من أشكال الأنابيب - بما في ذلك الأشكال الدائرية والمربعة والمستطيلة والبيضاوية والمقاطع المخصصة - ويدعم مواد مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والنحاس والأنابيب المجلفنة.
تتضمن ميزات النظام الأساسية ما يلي:
- نطاق قطر القطع: Ø20 مم - Ø350 مم
- طول الأنبوب: حتى 6000 مم
- خيارات طاقة رأس القطع: ليزر الألياف 1 كيلو واط - 6 كيلو واط
- التغذية والتحديد والقطع والتفريغ تلقائيًا بالكامل
- متوافق مع الأنابيب ذات الجدران الرقيقة والثقيلة
- برنامج التعشيش المتكامل TubeNest والتحكم FSCUT3000
سواء كنت شركة مصنعة للأثاث أو مورد أجزاء سيارات أو معالج فولاذ للبناء، فإن سلسلة G جاهزة للعمل على نطاق صناعي - بسرعة ودقة ومرونة.
مُصممة لتحقيق نتائج رائعة: ما الذي يوجد تحت غطاء سلسلة G
سلسلة G ليست مجرد ترقية في السرعة، بل هي إعادة تصميم شاملة لكيفية دعم ماكينات قطع الأنابيب للإنتاج واسع النطاق. بناءً على سنوات من مراجعات الصناعة والبحث والتطوير المستمر، حققت Hymson تحسينات ملموسة في خمسة مجالات أساسية:
تسريع الأداء
- يضمن التسارع الفائق 1.5G تقليل وقت الدورة لكل قطع
- يعمل ترشيح الترددات المنخفضة بمعدل 8 هرتز على تقليل الاهتزاز، مما يحسن جودة القطع
مشابك التثبيت والدقة
- قاعدة تثبيت جانبية من قطعة واحدة لمزيد من الصلابة
- مزامنة المقبض المزدوج لقطع الذيل الصفري
- توفر فكوك الأسطوانة القياسية قبضة أفضل على الأنابيب المشوهة أو عالية القوة
- دوران ذاتي عالي السرعة 180 دورة في الدقيقة مع قوة تثبيت تصل إلى 150 كجم
حماية محكمة واستقرار طويل الأمد
- تمنع المقابض المغلقة بالكامل وقضبان التوجيه المحكمة تراكم الغبار
- حماية المكونات الميكانيكية من التآكل أو التشويش أو التآكل
التحكم الذكي المتكامل
- نظام التحكم الذكي في قطع الأنابيب FSCUT3000
- يتيح برنامج TubeNest تخطيطات التعشيش المعقدة مع الحد الأدنى من الخردة
- واجهة سهلة الاستخدام مع مراقبة وتنبيهات في الوقت الفعلي
هيكل ميكانيكي قوي
- سرير آلي معزز بصلابة التوائية تزيد عن 150%
- قدرة التغذية 7 أمتار مع مجموعة متنوعة من أنابيب التخزين المؤقت
- تفريغ وتفريغ قلاب بواسطة محرك سيرفو للتشغيل المستمر

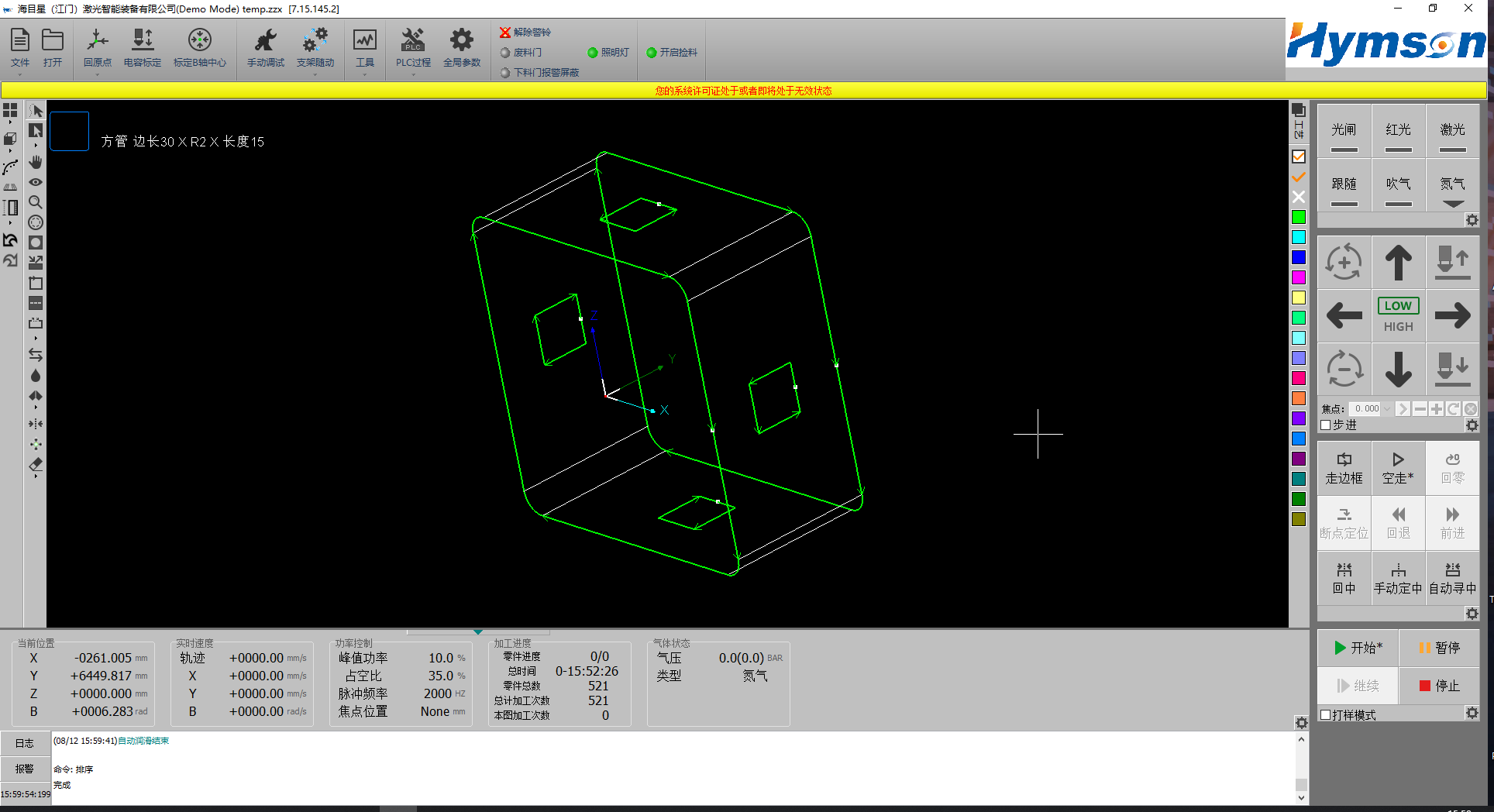

نظام التحكم FSCUT3000
ست مشاكل شائعة في قطع الأنابيب - تم حلها الآن
فيما يلي مقارنة مباشرة بين نقاط الألم التي تواجهها الأنظمة التقليدية والحلول التي تقدمها سلسلة Hymson G:
1. عدم الكفاءة مع الأنابيب الصغيرة والمتوسطة
غالبًا ما تهتز الآلات التقليدية عند قطع الأنابيب الصغيرة أو خفيفة الوزن.
تستخدم سلسلة G دعامات العجلات ذات القطر المتغير والمركز التلقائي لتحقيق الاستقرار الأمثل.
2. سرعات القطع البطيئة
تتمتع الأنظمة القديمة بتسارع بطيء، وتوقفات مفاجئة، وتغذية غير متسقة.
توفر سلسلة G تسارعًا يصل إلى 1.5G وسرعة دوران تبلغ 180 دورة في الدقيقة - أي أوقات دورة أسرع بنسبة تزيد عن 30%.
3. هدر المواد بسبب أطراف الذيل الطويلة
تترك معظم آليات المخرطة المزدوجة مساحة تتراوح بين 30 إلى 80 ملم من المادة كـ "ذيل".
تتيح سلسلة G قطع المقبض الأمامي من الجانب والقطع العكسي لتحقيق ذيل صفري.
4. الغبار والحطام يقللان من الدقة بمرور الوقت
تتعرض الأدلة غير المحمية للتآكل أو التشويش في ظروف المتجر القاسية.
تساعد الهياكل المقاومة للغبار والمغلقة بالكامل على تحقيق أقصى قدر من التناسق في القطع والأجزاء.
5. الاعتماد الكبير على العمالة
تتطلب الأنظمة القديمة 2-3 مشغلين ماهرين لإدارة تحويل الأنابيب ومحاذاتها.
تتطلب سلسلة G مشغلًا واحدًا فقط يتمتع بالقدرة الكاملة على التحكم في المناولة والموقع.
6. دعم ما بعد البيع غير موثوق به
تتمتع الأنظمة منخفضة الجودة بدعم فني محدود أو متأخر.
توفر شركة Hymson تغطية ضمان شاملة وشبكة خدمة عالمية.
هل هو مناسب لقطاعك؟ تعرّف على من صُمم
تم تصميم سلسلة G للتكامل مع مجموعة واسعة من بيئات التصنيع التي تعتمد على الأنابيب، بما في ذلك:
قطاع الصناعة | أمثلة التطبيق |
تصنيع الصفائح المعدنية | دعامات هيكلية فولاذية، إطارات أنابيب مربعة |
معدات البناء | أنابيب المحمل/الهيكل، القضبان المستعرضة للآلات |
مكونات المباني الفولاذية | الأنابيب والأعمدة للهياكل |
الأثاث المعدني والذكي | الكراسي والمكاتب والأرفف والأنابيب البيضاوية والمستديرة |
أدوات الحمام | رفوف المناشف، قضبان مستديرة، ملحقات من الفولاذ المقاوم للصدأ |
خزائن الطاقة وأنظمة التدفئة والتهوية وتكييف الهواء | المرفقات، إطارات الدعم، موصلات الأنابيب |
موردو قطع غيار السيارات | هياكل الهيكل، وعوارض العادم المستعرضة، وأنابيب الهيكل |
مكونات الفضاء الجوي | الأنابيب الهيكلية المقواة، الحوامل |
البنية التحتية للنفط والغاز | تجهيزات الأنابيب، أنابيب التغليف، المقاطع الملحومة تلقائيًا |
الأفكار النهائية
بالنسبة للمصنعين ومشتري المعدات، لم تعد عملية القطع مجرد مهمة ورشة عمل، بل أصبحت ساحة معركة للإنتاجية.
إذا كان مصنعك هو:
- معالجة أكثر من 100 أنبوب يوميًا
- التعامل مع أنواع متعددة من المواد أو أشكال الأنابيب
- النضال مع فقدان الذيل، أو عدم تناسق الجودة، أو التحميل الزائد للمشغل
- التخطيط لتقديم التحكم الرقمي لإنتاج أكثر ذكاءً
ومن ثم فإن سلسلة Hymson G ليست ترفا، بل هي خطوة منطقية إلى الأمام.
ستحصل على إنتاج أسرع، ودقة أعلى، وتوفير في المواد، وعمليات آلية أكثر مرونة. هذه قيمة حقيقية قابلة للقياس في كل وردية عمل.
الأسئلة الشائعة
س1: ما هي أشكال الأنابيب التي يمكن لسلسلة Hymson G التعامل معها؟
دائرية، مربعة، بيضاوية، على شكل حرف D، مستطيلة، ومقاطع عرضية مخصصة - بأقطار من Ø20 مم إلى Ø350 مم.
س2: ما هي المواد المدعومة؟
الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والأنابيب المجلفنة، والألمنيوم، وسبائك النحاس، والمزيد (مدعومة بجدار رقيق أو سميك).
س3: هل يمكن دمجه مع نظام التصنيع الذكي الخاص بي؟
نعم. توافق كامل مع منصات MES وERP عبر بروتوكولات اتصال Ethernet/OPC.
س4: ما هو وقت التدريب التشغيلي؟
يمكن أن يكون المشغل جاهزًا للتدريب خلال 3 إلى 5 أيام بفضل عناصر التحكم البديهية والواجهة الموجهة.
س5: هل يمكنني طلب قطع عينة أو حجز عرض توضيحي مباشر؟
نعم. تواصل مع موزعنا المحلي أو املأ نموذج طلب العرض التوضيحي على موقعنا الإلكتروني.
